这个简单的示例使用RPI-GPIO节点来读写到Opto 22数字I/O模块。

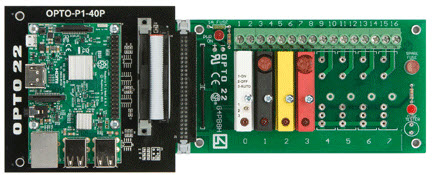

笔记：您可以测试此流程没有使用Opto 22RaspberryPi®入门套件（AC/DC）的数字I/O或者Raspberry Pi的数字I/O载体板- 但是那在哪里有趣？
如果您没有RPI-GPIO节点，则可以通过此命令从终端模拟器中安装它们：
NPM安装RPI-GPIO
在这个流中：
- 这rpi-gpio in节点读取引脚40的值（1或0）。如果值更改，则msg.payload（调试）节点将消息写入节点红编辑器的调试选项卡。
- 为了RPI-GPIO节点：
- 每2秒钟，注入1（关闭）节点写一个“ 1”。
- 每3秒钟，注入0（on）节点写一个“ 0”。
将此流与数字I/O模块和Opto 22一起使用RaspberryPi®的数字I/O载体板，位于位置3的模块上的LED状态指示灯闪烁，因为两个注射节点正在不断更改其值。
您不会注意到位于位置0的模块上LED的任何更改，因为rpi-gpio in节点仅读取值。（它不会写入模块。）
脚步
重要的：Opto 22 I/O模块使用负面的true逻辑（零位均值打开，1位表示关闭）。当您读取并写入I/O点时，0已打开，1个关闭。
如果您在此示例中使用Real I/O，请确保在机架上有一个数字输入模块（例如G4IDC5MA）在位置0和一个数字输出模块（例如G4ODC5）位置3。
将此流程导入节点红编辑器：
[{{“ID”：“ 64D481AC.E098”，，，，“类型”：“ RPI-GPIO”，，，，“ Z”：“ 9C20B8DC.4E6BB8”，，，，“名称”：“ RPI-GPIO”，，，，“别针”：“ 40”，，，，“ intype”：“ tri”，，，，“调试”：“ 100”，，，，“读”：错误的，，，，“X”：70，，，，“ Y”：73，，，，“电线”：[[[“ 37605114.4763A6”]]}，{“ID”：“ 7F075D13.D50A9C”，，，，“类型”：“注入”，，，，“ Z”：“ 9C20B8DC.4E6BB8”，，，，“名称”：“注入1（OFF）”，，，，“话题”：“”，，，，“有效载荷”：“ 1”，，，，“ payloadType”：“ num”，，，，“重复”：“ 2”，，，，“ crontab”：“”，，，，“一次”：错误的，，，，“X”：121，，，，“ Y”：138，，，，“电线”：[[[“ 44140EA4.E7C4D”]]}，{“ID”：“ 44140EA4.E7C4D”，，，，“类型”：“ rpi-gpio out”，，，，“ Z”：“ 9C20B8DC.4E6BB8”，，，，“名称”：“ rpi-gpio out”，，，，“别针”：“ 35”，，，，“放”：“”，，，，“等级”：“ 0”，，，，“出去”：“出去”，，，，“X”：341，，，，“ Y”：133，，，，“电线”：[]}，{“ID”：“ 329323DD.C025C4”，，，，“类型”：“注入”，，，，“ Z”：“ 9C20B8DC.4E6BB8”，，，，“名称”：“注入1（ON）”，，，，“话题”：“”，，，，“有效载荷”：“ 0”，，，，“ payloadType”：“ num”，，，，“重复”：“ 3”，，，，“ crontab”：“”，，，，“一次”：错误的，，，，“X”：120，，，，“ Y”：185，，，，“电线”：[[[“ 44140EA4.E7C4D”]]}，{“ID”：“ 37605114.4763A6”，，，，“类型”：“调试”，，，，“ Z”：“ 9C20B8DC.4E6BB8”，，，，“名称”：“”，，，，“积极的”：真的，，，，“安慰”：“错误的”，，，，“完全的”：“错误的”，，，，“X”：339，，，，“ Y”：73，，，，“电线”：[]}]部署流程。
- 如果您的PI连接到I/O：
- 位置3处的模块上的LED状态指示灯将闪烁并启动。
- 如果位置0处的模块具有开关，则可以将其翻转以更改其值，然后查看在节点红色编辑器的调试选项卡上登录的结果。
- 如果您不使用I/O，则仍然可以读取节点产生的值。它不会那么有趣。
- 如果您的PI连接到I/O：
