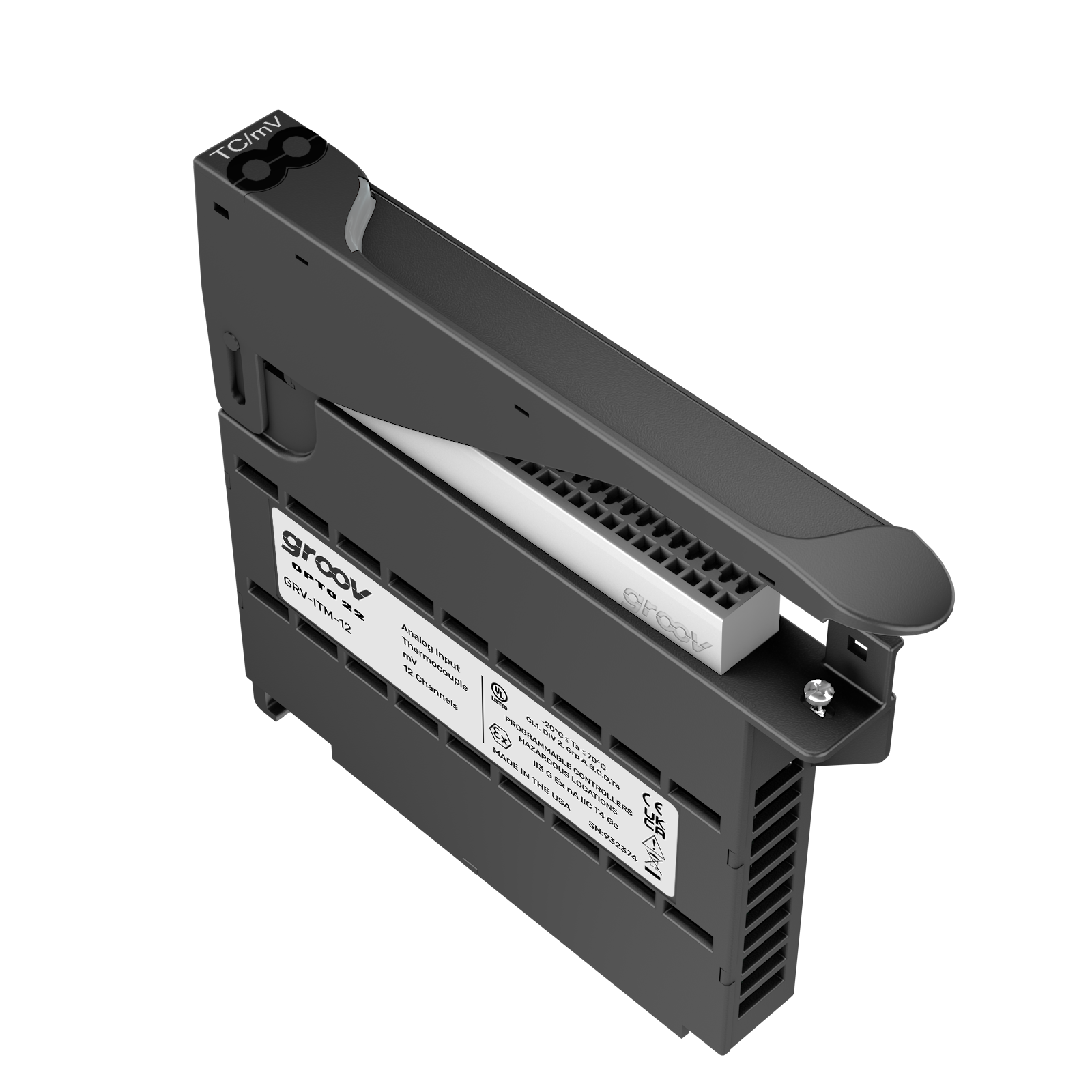

GRV-ITM-12
悬停在图像上以放大

GRV-ITM-12

$ 781.00(仅美国和加拿大)

可用性: 呼吁可用性
模拟输入,12个通道,热电偶或MV

生产规范

GRV-ITM-12模拟模块是凹槽史诗®系统。该模拟模块提供了来自Millivolt或Thermocuple Field设备的12个输入通道。通道之间没有隔离;但是,这12个通道分为两个区域,一个区域与另一个区域分离。

GRV-ITM-12安装在凹槽史诗般的底盘grv-epic-pr1处理器和其他模拟,离散和串行凹槽I/O模块,为了提供您在任何位置需要的信号组合。
特征 GRV-ITM-12 GRV-ITMI-8
缩放 X X
抵消和增益 X X
最小/最大值 X X
平均过滤重量 X X
简单的移动平均线 X X
模拟总计 X X
问题指示 X X
规格 GRV-ITM-12和GRV-ITMI-8
毫伏输入范围 ±1200.0 mV,±600.0 mV,±300.0 mV,±150.0 mV,±75.0 mV,±50.0 mV,±25.0 mV
超过范围限制(±10%) ±1320.0 mV,±660.0 mV,±330.0 mV,±165.0 mV,±82.5 mV,±55.0 mV,±27.5 mV
解析度 MV范围 / 1,048,576(20位)
准确性0.1% ±1200 µV,±600 µV,±300 µV,±150 µV,±75 µV,±50 µV,±50 µV
热电偶ITS90类型 准确性(默认) /精度(用户校准) /分辨率
B:90°C至1,820°C 5.0°C / 3.0°C @ 250°C / 0.05°C
E:-270°C至1,000°C 2.0°C / 0.5°C @ 0.0°C / 0.05°C
J:-210°C至1,200°C 2.0°C / 0.5°C @ 0.0°C / 0.05°C
K:-270°C至1,372°C 2.0°C / 0.5°C @ 0.0°C / 0.05°C
N:-270°C至1,300°C 3.0°C / 0.8°C @ 0.0°C / 0.05°C
R:-50°C至1,768°C 5.0°C / 2.5°C @ 250°C / 0.05°C
S:-50°C至1,768°C 5.0°C / 3.0°C @ 250°C / 0.05°C
T:-270°C至400°C 3.0°C / 0.5°C @ 0.0°C / 0.05°C
规格 GRV-ITM-12 GRV-ITMI-8
冷连接补偿 自动的 自动的
数据刷新时间 MV范围= 0.9 s
t/c范围= 1.2 s
MV范围= 100 ms
t/c范围= 200 ms
模拟数据过滤 -3 dB @ 14 Hz
-25 dB @ 60 Hz
-3 dB @ 14 Hz
-25 dB @ 60 Hz
软件过滤:简单移动平均值(SMA) 1至32读物 1至32读物
软件过滤:加权平均 1至4096 1至4096
步骤输入响应时间 1.2 S X SMA值
(38.4 S @ 32 SMA,默认SMA = 6)
16.5 ms x sma值
(0.53 S @ 32 SMA,默认SMA = 8)
通用模式拒绝 > -120 dB > -120 dB
输入电阻 100 megohm 100 megohm
问题指示 超出范围,开放热电偶 超出范围,开放热电偶
隔离(现场到逻辑) 300 V工作,1500 V瞬态(1分钟) 300 V工作,1500 V瞬态(1分钟)
隔离(通道到通道) 频道组0-5和频道组6-11之间的300 V。
一组中没有。
300 V工作,1500 V瞬态(1分钟)
频道数量 12 8
底盘功耗 1.3 w 1.4 w
最低GRV-EPIC-PR1固件版本 1.4.2 1.0.0
最低PAC项目版本 10.2003 10.0000
Codesys版本的最低库包 1.0.2.0 1.0.0.0
电线尺寸 28–14 AWG 28–14 AWG
扭矩,连接器螺钉 2.5英寸LB(0.28 N-M) 2.5英寸LB(0.28 N-M)
扭矩,固定螺丝 3.5英寸LB(0.4 N-M) 3.5英寸LB(0.4 N-M)
温度(操作) -20°C至+70°C -20°C至+70°C
温度(存储) -40°C至+85°C -40°C至+85°C
湿度(非调节) 5–95%RH 5–95%RH
代理商批准 UL/CUL(1类Div。2);CE,ATEX(第3类,第2区),ROHS;dfars;CB方案;UKCA
保修单 寿命 寿命

GROOV模拟热电偶/毫伏输入模块数据表

凹槽®模拟热电偶/毫伏输入模块是Opto 22的一部分凹槽史诗®系统。本文档包括以下零件编号的描述,规格以及接线和尺寸图:

GROOV I/O模块固件发行笔记

本文档列出了固件的最新更新凹槽I/O模块。它包括有关新功能,增强功能和错误修复的信息。

清单凹槽I/O模块固件下载页面

注意:此文档以前称为读书文件。名称更改为更准确地描述其内容。

UKCA合规宣言(Groov Epic和Groov Rio)

该文件是根据英国的规则,法规和标准,制造商宣布此处列出的产品的合规性声明。德赢下载引用的模型已经过标准部分中列出的基本要求的测试,并完全符合英国立法部分中列出的立法。

ATEX GROOV EPIC的合格信

提供此ATEX的合格信以支持CE宣布合规性(凹槽史诗和凹槽里约),表格2261。

合格声明(groov epic and groov rio)

该文件是根据欧洲,国际和/或国家标准法规的制造商宣布此处列出的产品的合规性声明。德赢下载

GRV-ITM-12模块固件

此下载包含用于GRV-ITM-12模块的当前固件。有关此固件中包含的错误修复和增强功能的列表,请参见发行说明凹槽I/O模块固件

您可以通过单击以下链接下载固件的先前版本:1.3e,,,,1.3C,,,,1.3b

CAD图:GROOV I/O模块

此ZIP文件包括适用于所有的各种文件格式(PDF,DWG,STP)的图纸凹槽I/O模块。

注意:这些图纸不适用于GROOV RIO模块。

准确性与解决方案

模拟I/O规格中的准确性和分辨率有什么区别?在计算器中尝试自己的规格。
