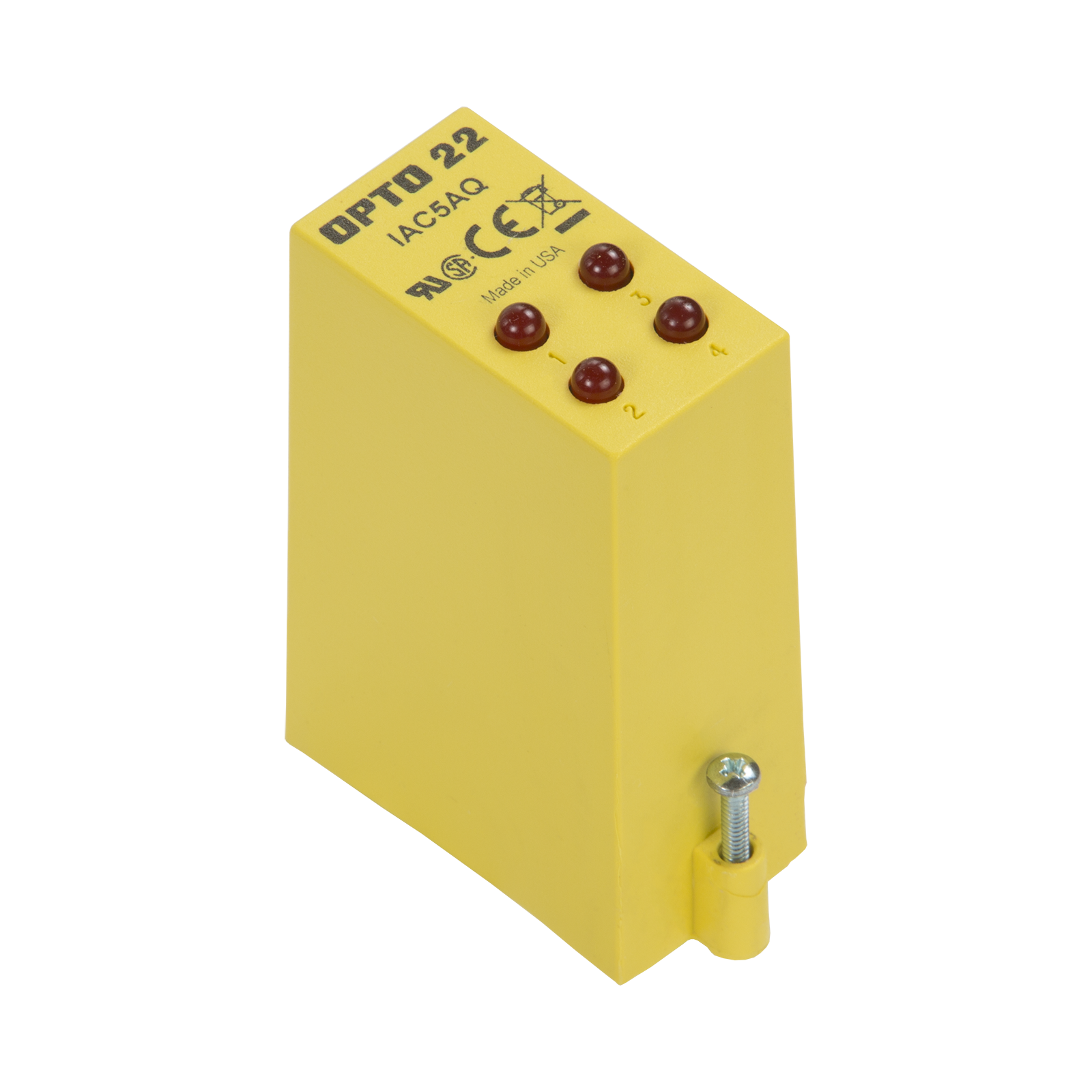

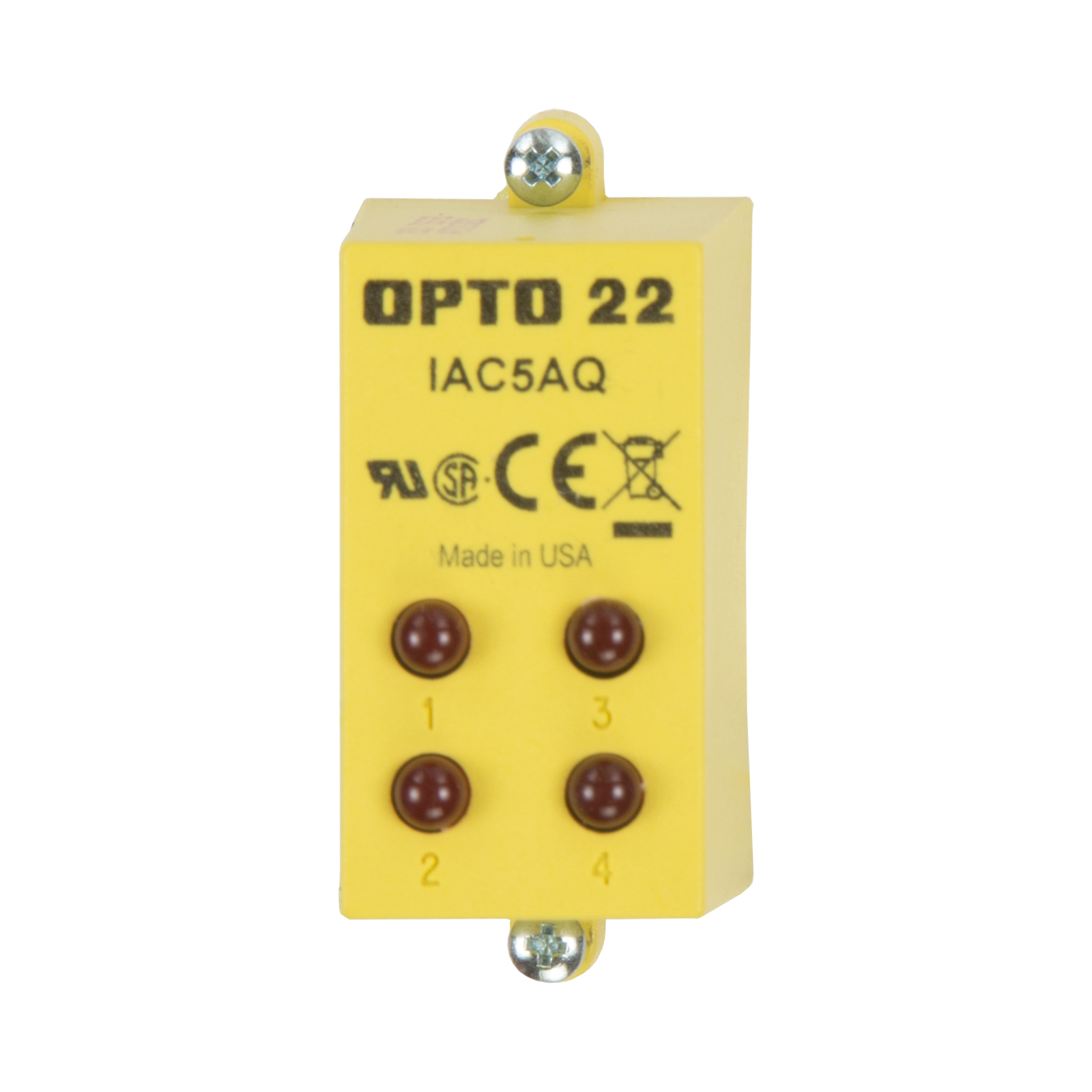

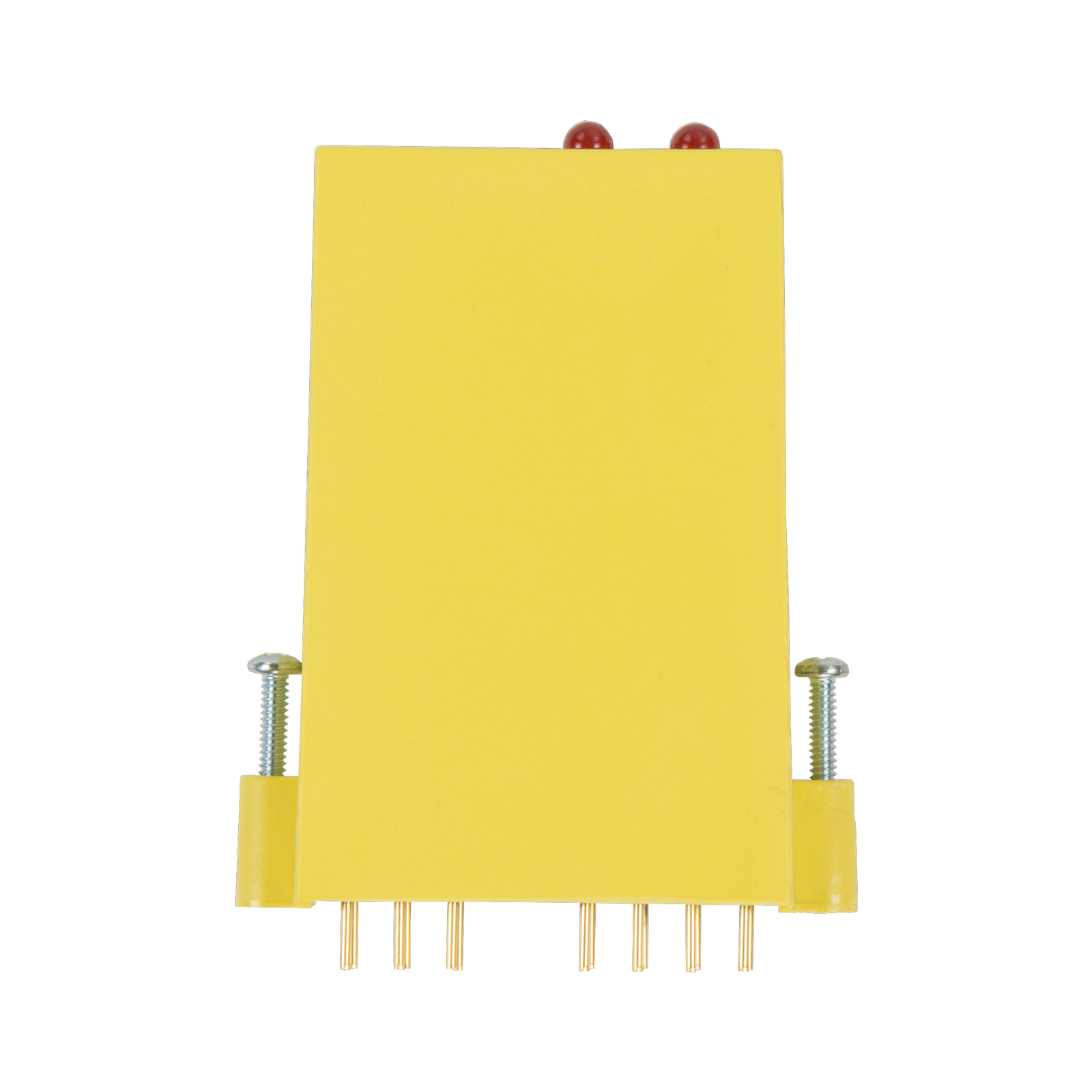

IAC5AQ
悬停在图像上以放大

IAC5AQ

$ 99.00（仅美国和加拿大）

可用性： 有存货
Quad PAK 4通道AC/DC输入180-280 VAC/VDC，5 VDC逻辑
数据表

生产规范

Quad Pak I/O家庭

IAC5AQ是4通道AC/DC输入模块。它接受180-280 VAC/VDC的输入电压，并使用5 VDC逻辑。它与Opto 22 Optomux，Pamux和模拟协议的脑板和安装架以及使用直接电缆连接到计算机的机架兼容。该模块也可以与Raspberry Pi（数字I/O载体板（零件号）一起使用Opto-P1-40p）和PB16HQ安装架。

Quad Pak模块包含单个软件包中的四个单渠道I/O电路。每个Quad Pak模块可以分为两对，每对共享一个共同的连接。

Quad Pak模块插入Quad PakI/O安装架。它们与单渠道架或扣架架不兼容。
交流输入模块用于接触/关闭交流电压。所有交流输入模块均设计用于输入上的过滤和磁滞放大器，用于高噪声排斥和无瞬态“清洁”开关。每个模块在场输入和电路的逻辑侧之间最多可提供4,000个VRM的光学隔离。

操作环境温度

-30至70°C

隔离输入输出

4,000 VRM

输出电压下降

0.4伏 @ 50 mA

输出电流（每个通道）

50 ma

输出泄漏无输入

100个微型最大 @ 5 VDC

输出晶体管

30伏故障

单位

IDC5Q

IDC5BQ

IAC5Q

IAC5AQ

输入电压范围（VAC）

VAC

12–32

N/A。

90–140

180–280

输入电压范围（VDC）

VDC

10–32

4–16

90–140

180–280

输入电流@最大线

嘛

29

45

11

6.5

转交时间

MSEC

5

0.05

20

20

关闭时间

MSEC

5

0.1

20

20

输入允许无输出

马，v

1，3

0.7，1

3，45

1.7，80

逻辑电源电压 - 名义

VDC

5

5

5

5

逻辑电源电压 - 名义

VDC

4.5–6

4.5–6

4.5–6

4.5–6

逻辑电源电压 - 名义

嘛

12

12

12

12

输入电阻

欧姆

1.5k

300

14k

43k

控制电阻

欧姆

220

220

220

220
代理商批准 UL，CE，CSA，UKCA UL，CE，CSA，UKCA UL，CE，CSA，UKCA UL，CE，CSA，UKCA
