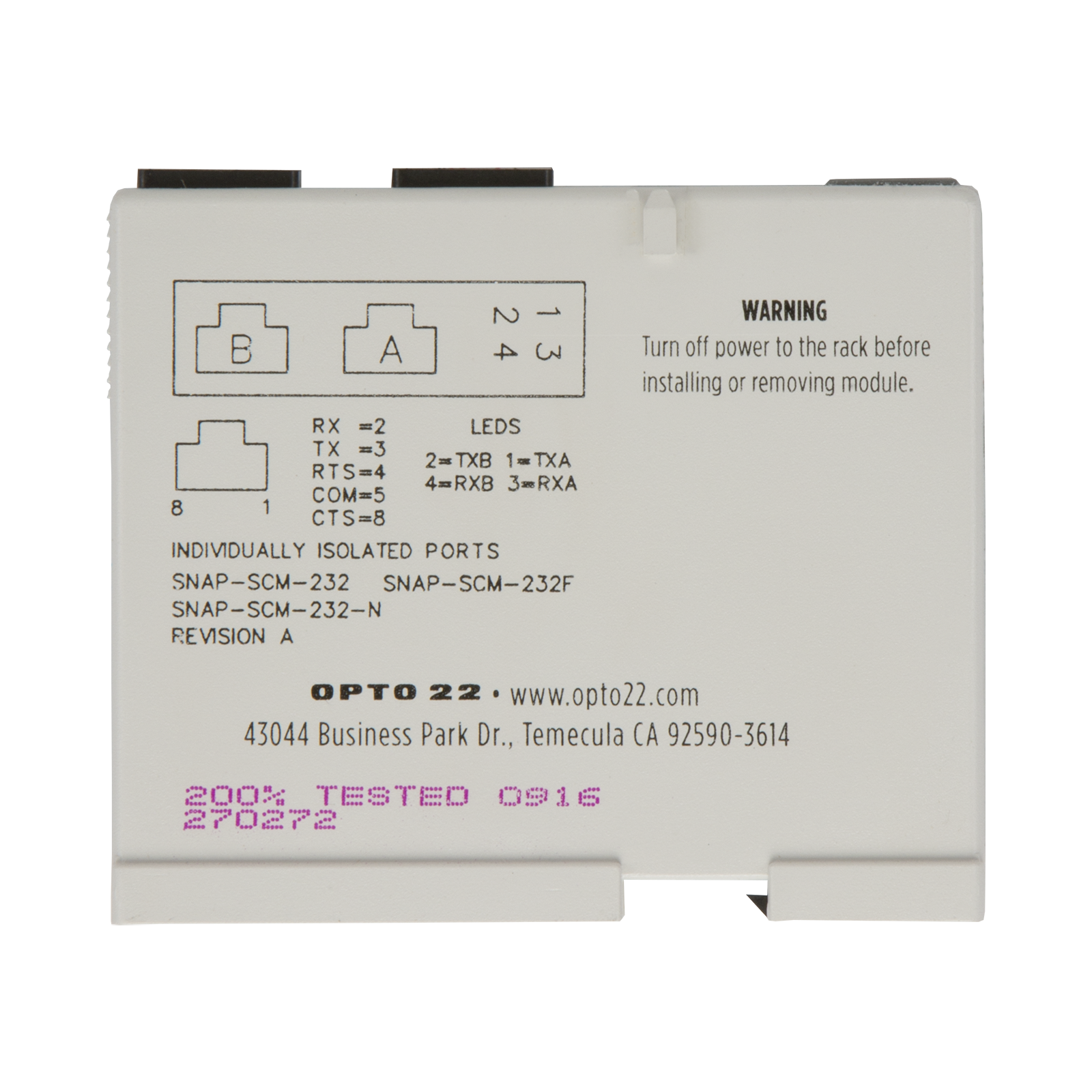

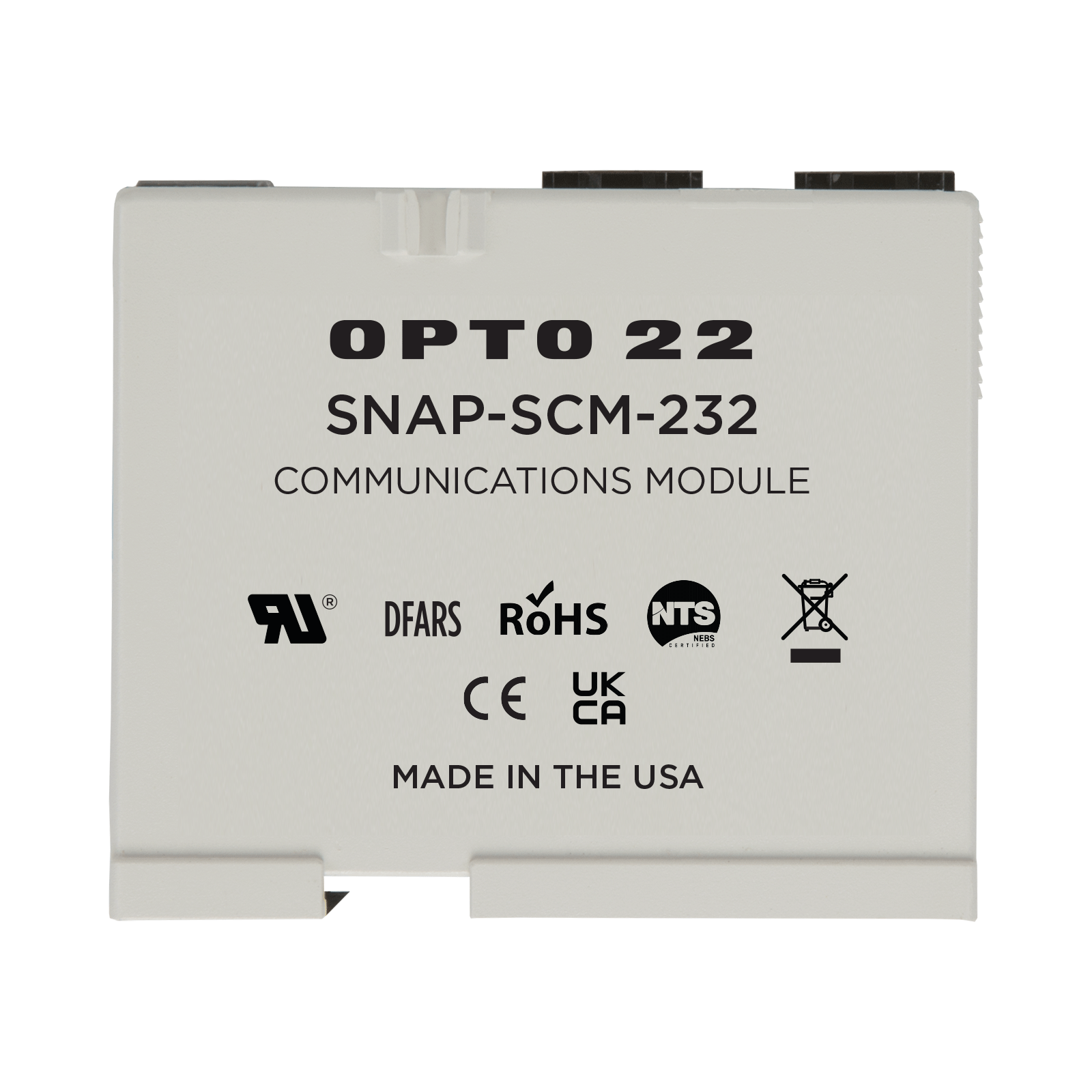

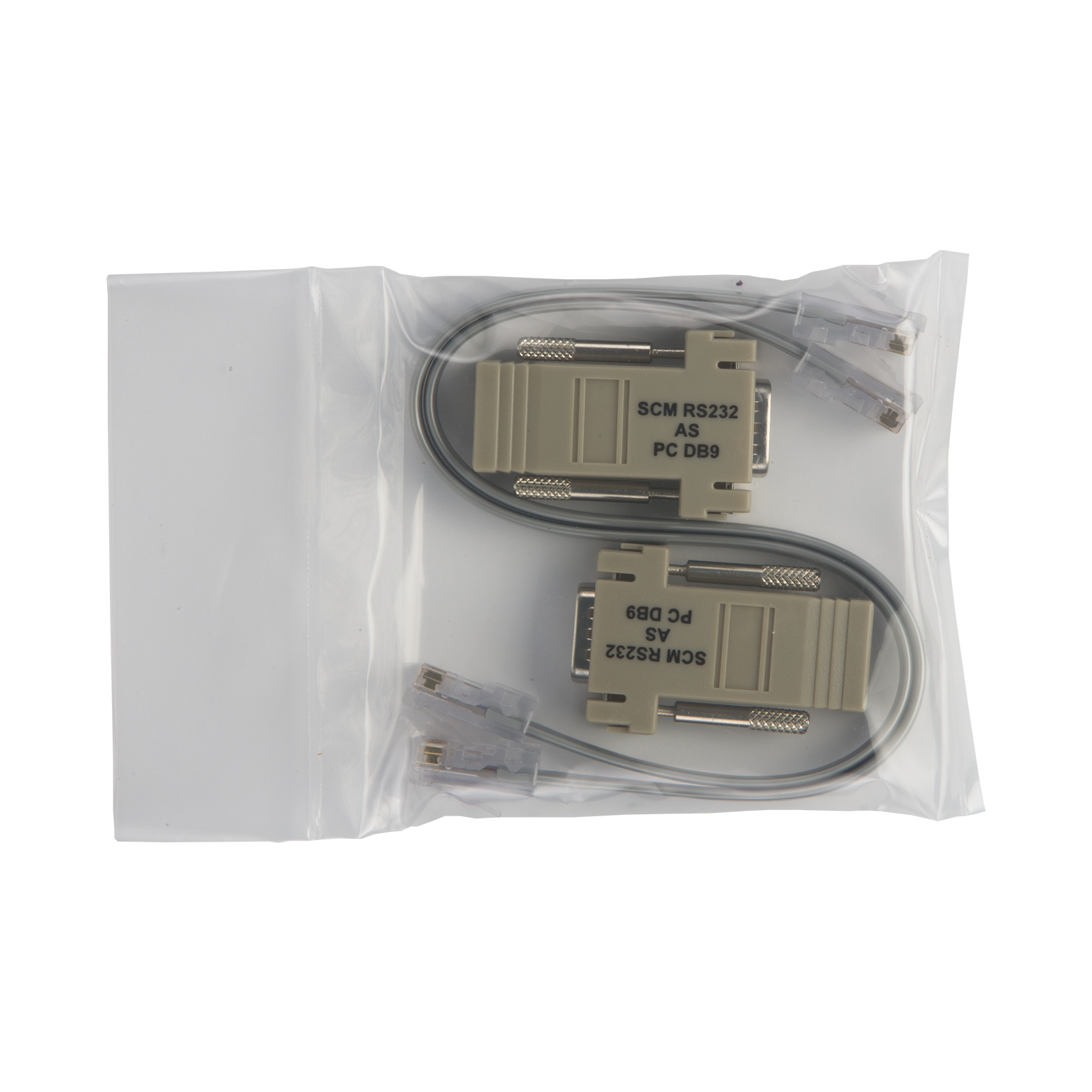

SNAP-SCM-232
悬停在图像上以放大

SNAP-SCM-232

$ 429.00(仅美国和加拿大)

可用性: 呼吁可用性
SNAP 2-CH RS-232串行通信模块

生产规范

SNAP-SCM-232为两个高速隔离序列数据提供了两个RS-232串行通信端口。该模块与大脑或R系列控制器一起使用,将打印机,秤,图表记录器和条形码系统等串行设备连接到以太网网络,以进行控制,监视或数据采集。

SNAP PAC系统的一部分,模块安装在一个SNAP PAC架用snap pac或者机架安装的控制器。模拟,数字和串行I/O模块都可以在同一机架上。这样的I/O单元也非常适合基于PC的控制或用作智能遥控器I/O用于艾伦·布拉德利(Allen-Bradley Micrologix Plc)系统,或其他基于RSlogix的系统,例如Controllogix或Compactlogix。

注意:SNAP-SCM-232也可以与旧的snap ultimate,snap ethernet或snap simple大脑一起使用。

有关使用RS-485/422的类似串行通信,请参见SNAP-SCM-485-422

快照I/O配置器

波特率

300–115,200*

通道到通道隔离

750 vRMS

逻辑电源电压

5.0 VDC

逻辑电源电流

250 MA DC

每个模块的端口数

2(1如果在4线模式下进行SNAP-SCM-485-422)

最大限度。每个机架的模块数**

8

最大电缆长度,点对点(SNAP-SCM-232)

50英尺

最大电缆长度,Multidrop(SNAP-SCM-485-422)

1,000英尺为115,200 kbd

处理器兼容性

SNAP PAC R系列控制器和SNAP PAC EB BRAINS,包括标准有线和有线+无线型号。

SNAP-B3000-ENET,SNAP-ENET-RTC,SNAP-ENET-S64,SNAP-UP1-ADS和SNAP-UP1-M64。

工作温度

-20至70°C

储存温度

-30至85°C

扭矩,固定螺丝

不超过1英寸(0.11 n-m)

扭矩,连接器螺钉

5.22英寸LB(0.59 N-M)

代理商批准

UL,CE,FM,ROHS,DFARS;UKCA
NEB(仅SNAP-SCM-232)
ATEX(仅SNAP-SCM-485-422)

保修单

30个月

*模块性能受到快照架上的串行模块数量的限制。每个机架背板提供大约2.5 Mbps的带宽。

**每个机架的最大模块数量假设4A电源(即SNAP-PS5)。
