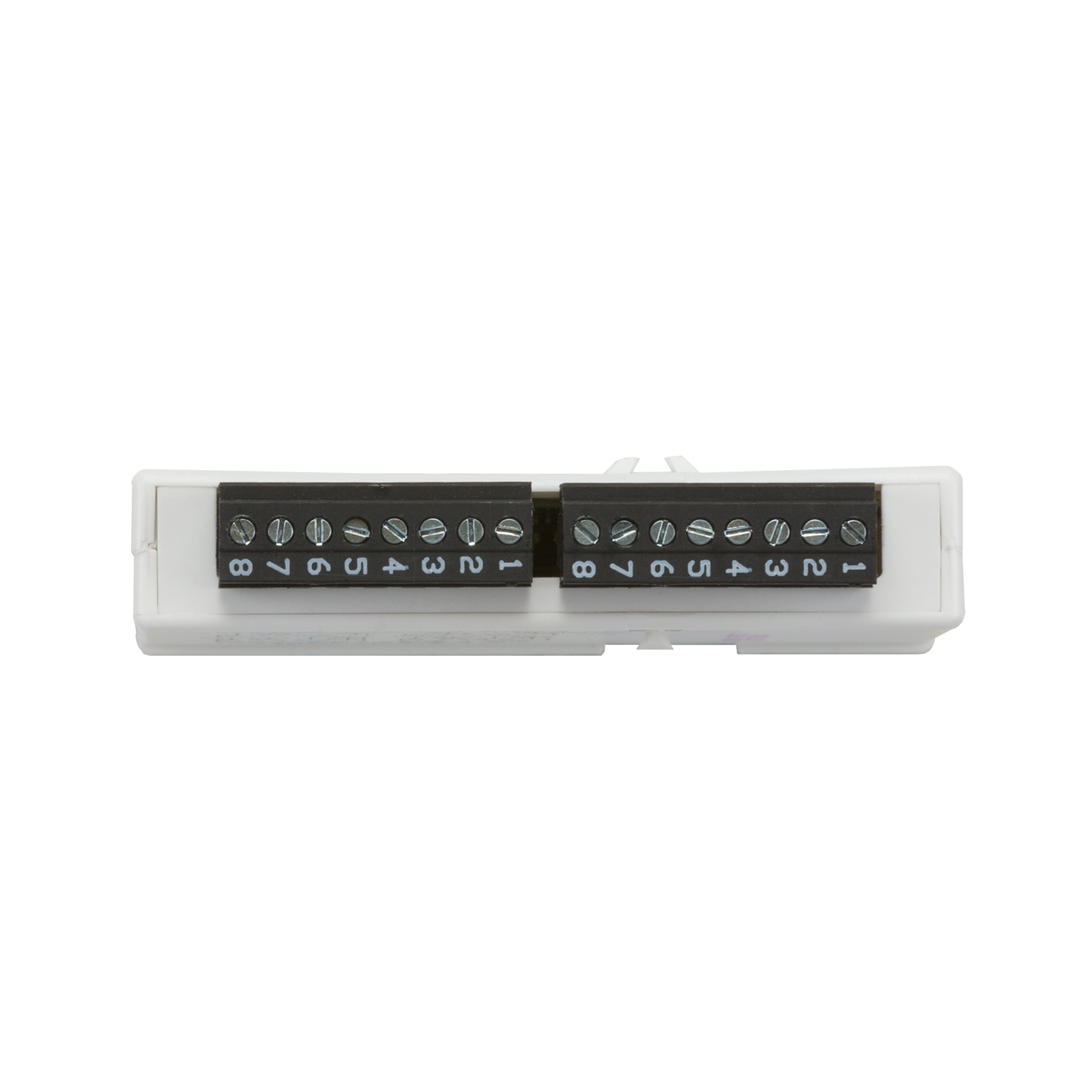

snap-aima-8
悬停在图像上以放大

snap-aima-8

$ 601.00(仅美国和加拿大)

可用性: 有存货

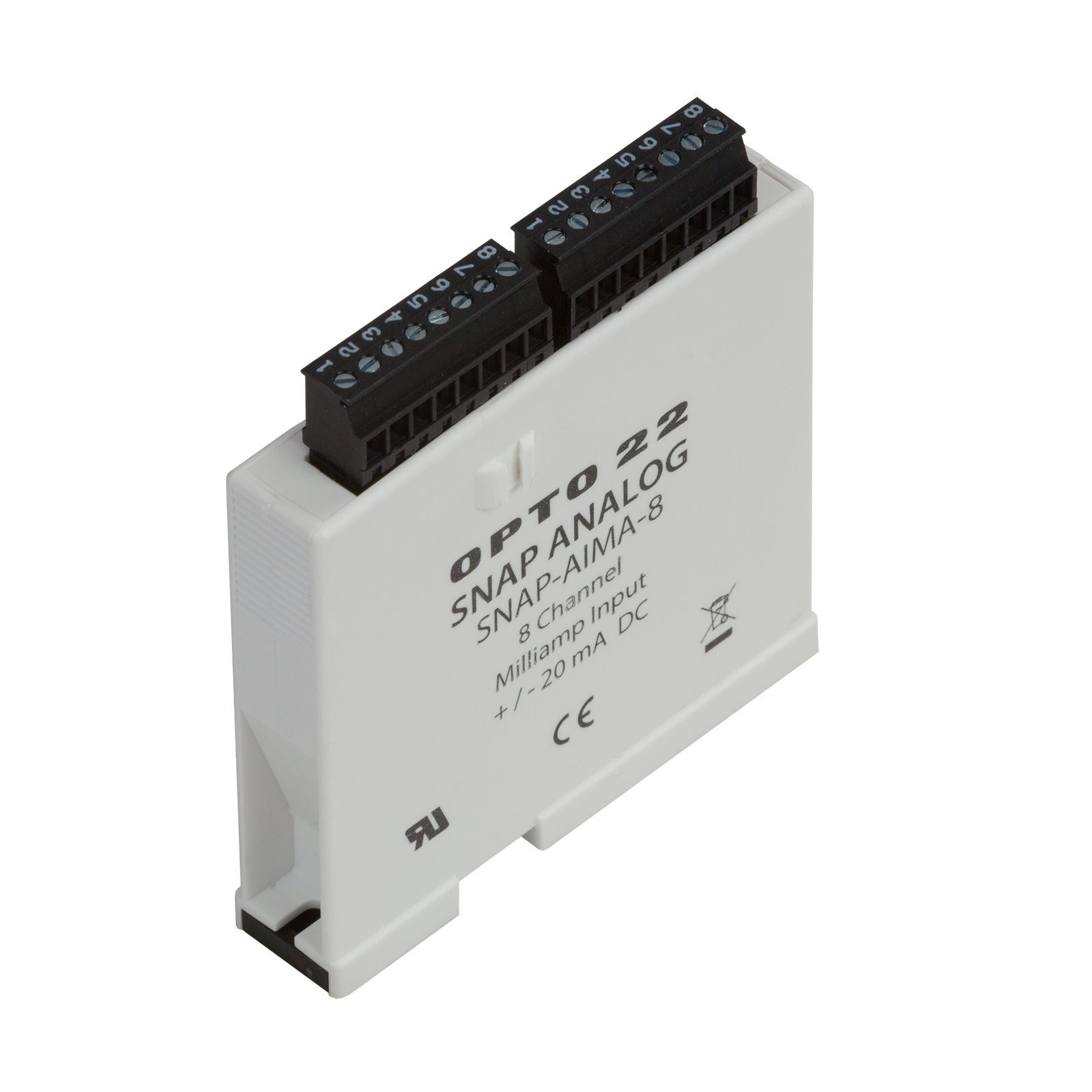

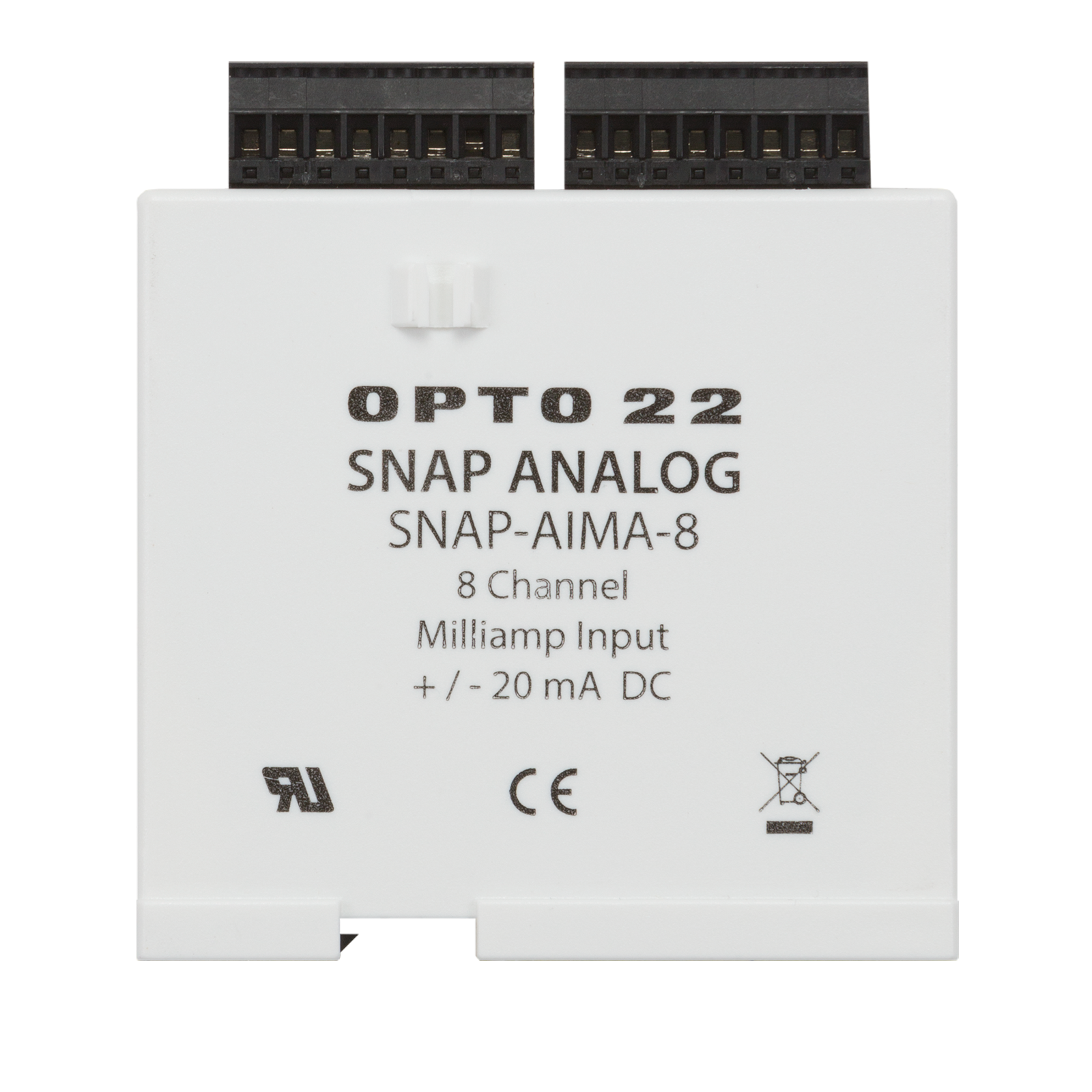

SNAP 8 -CH -20MA至 +20mA模拟电流输入模块

生产规范

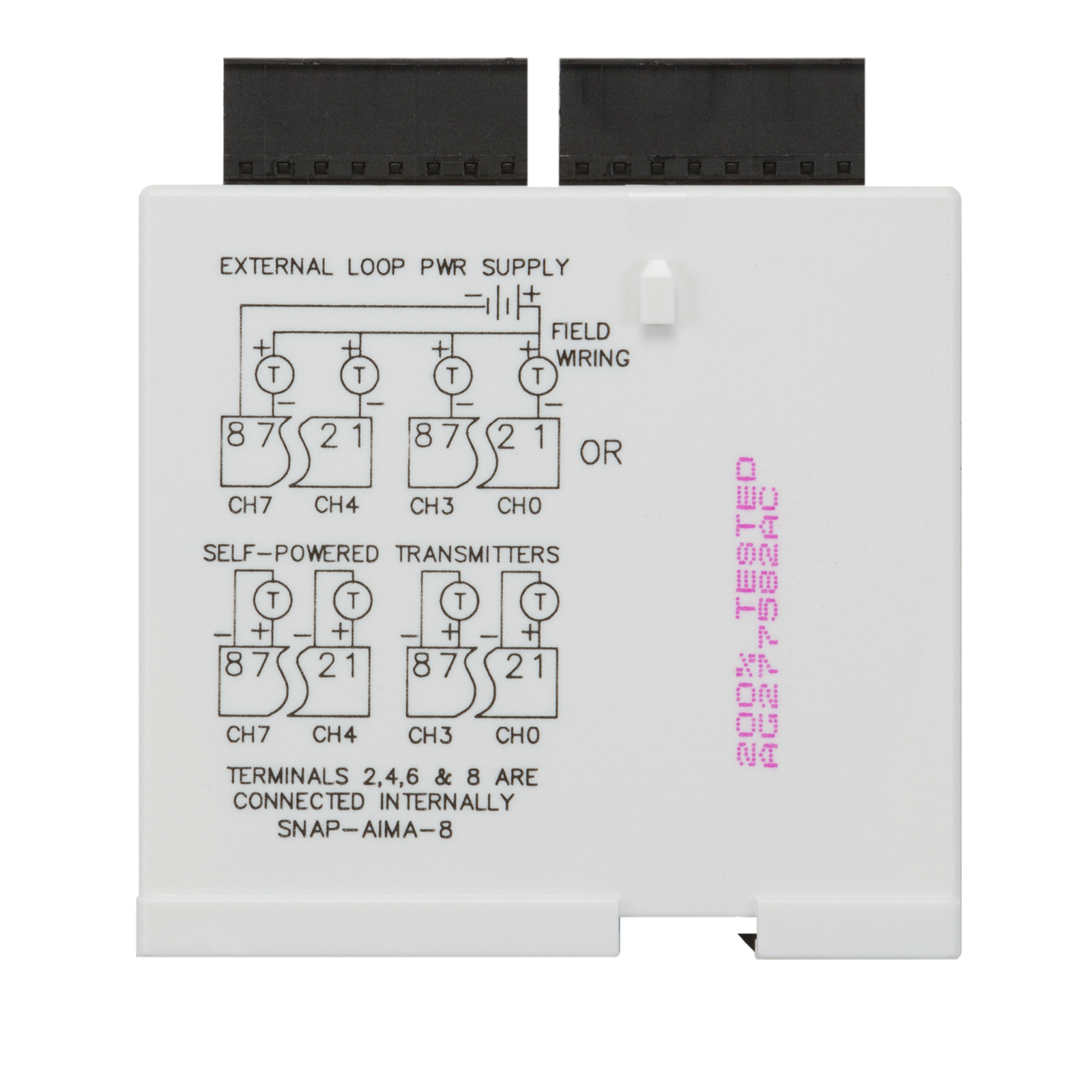

SNAP-AMA-8提供八个频道-20 mA至+20 MA电流输入。该模块不提供循环激发电流。尽管八个通道不是彼此隔离的,但该模块是变压器隔离的,并从其他模块和设备上进行了光学隔离。

SNAP PAC系统的一部分,模块安装在一个SNAP PAC架用snap pac或者机架安装的控制器。模拟,数字和串行I/O模块都可以在同一机架上。这样的I/O单元也非常适合基于PC的控制或用作智能遥控器I/O用于Allen-Bradley Logix Plc系统,例如Controllogix,Microlologix或Compactlogix。

兼容性:此模块只能与SNAP PAC R系列控制器,SNAP PAC EB系列以太网大脑和SNAP PAC SB Series Serial Serial Brains一起使用。

笔记:该模块不提供通道之间的隔离。如果您需要一个孤立的模块,请参见两通道snap-aima-i模块。

快照I/O配置器

输入范围

-20 MA至​​+20 MA

过度限制

从-22到+22 mA
(+/- 20 mA范围)

解决

0.8微型

数据新鲜度(最大)

0.28秒

DC共同模式拒绝

> -120 dB

交流通用模式拒绝

> -120 dB @ 60 Hz

最大生存输入

36 MA或9 VDC

最大运行通用模式电压

250 v

准确性

0.05%(10微型)

漂移:增益温度系数

30 ppm/°C

漂移:抵消温度系数

15 ppm/°C

隔离

1500 v

电源要求

5 VDC(±0.15) @ 170 mA

输入电阻 - 单端

100欧姆(所有频道共享相同的参考点)

工作温度

-20°C至70°C

储存温度

-40°C至85°C

湿度

5-95%,不调节

扭矩,固定螺丝

不超过1英寸(0.11 n-m)

扭矩,连接器螺钉

1.7英寸LB(0.19 N-M)

代理商批准

CE,ROHS,DFARS

保修单

寿命

SNAP PAC系统产品指南

该文档列出并描述了所有Opto 22 SNAP PAC系统零件编号,包括PAC项目软件,SNAP PAC控制器,SNAP PAC Brains和SNAP I/O各种模块。还列出了SNAP PAC安装架和快照电源。

快照模拟输入模块数据表

SNAP I/O模拟输入模块是Opto 22的SNAP PAC系统的一部分。本文档包括以下模拟输入模块的描述,规格以及接线和维数图:

对于具有通道到通道隔离的模拟模块,请参见表格1182,SNAP隔离模拟输入模块数据表。
